數字視頻安防監控系統主要是對項目內公共區域進行全方位24小時不間斷的視頻監控;在監控中心通過電視墻實時顯示整座大樓內外各個監控區域的現場情況，本次項目視頻安防監控系統基于物聯網的傳輸方式，可實現不同設備及系統的互聯、互通、互控，實現視音頻及報警信息的采集、傳輸/轉換、顯示/存儲、控制;進行身份認證和權限管理，保證信息的安全;應能與報警系統聯動，并提供與其他業務系統的數據接口、方便后期擴展、與各運動場館及分控中心的視頻信號的連接。

【網絡視頻監控具體設計】

系統概述

項目為一座統合性的辦公大樓，視頻安防監控系統主要是在電梯轎廂、入口大廳、各樓層出入口處、地下停車場等處設置攝像機，既考慮到公共位置的安全，又兼顧到重要位置的隱私，攝像機布置要嚴密、合理。公共區域設置與環境相適應的攝像機666臺，進行全面實時監控;整個數字視頻安防監控系統傳輸部分采用六類布線方式。

點位分布

根據項目的特點和定位，要求攝像機選用星光攝像機，從而保證監控效果。如出入口、地下層走廊等處星光槍式攝像機;電梯轎廂、電梯前室和走廊選用紅外半球攝像機。樓外區域、一層出入口大廳和屋頂平臺等大空間區域選用星光高速球攝像機。

【設計原則】

星光半球安裝區域：樓梯前室、電梯前室、走廊兩側、走廊、主要出入口門廳、主樓與附樓出入口

室內快球安裝區域：一層、屋頂平臺等大型區域;

室外快球安裝區域：中學外廣場及周邊區域;

星光槍機：地下車庫車道、車輛入口等;

電梯半球：各電梯內。

【系統組成及結構】

系統采用網絡架構，可通過工作站、工作站客戶端等多種方式進行擴展、保證后期能將重點視頻圖像的接入110監控系統中。

項目數字視頻安防監控系統與常規模擬監控系統的組成基本一致，均由前端設備、傳輸設備、控制設備、顯示設備四大部分組成。

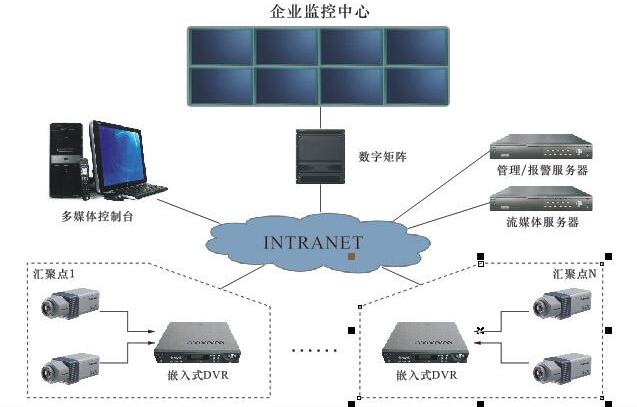

【系統結構圖】

前端設備

攝像部分安裝在監視現場,包括攝像機、鏡頭、防護罩、支架和云臺等。它的作用是對監視區域進行攝像并將其轉換成電信號。

攝像部分是監控系統的前沿，是整個系統的“眼睛”，它把監視的內容變為圖像信號，傳送到控制中心的監視器上，攝像部分的好壞及它產生的圖像信號質量將影響整個系統的質量。

傳輸部分

前端攝像頭采用POE供電，所有IP攝像頭采用六類非屏蔽網線傳輸，接入就近的POE交換機，POE接入交換機通過4芯單模光纖直接傳輸到監控室的核心交換機。

控制中心

控制中心是整個系統的“心臟”和“大腦”，是實現整個系統功能的項目。由于整個項目面積較大，還要為二期及后續建筑留有擴展空間，因此要求采用當前主流的數字傳輸解決方案，便于存儲和分控，還可支持網絡遠程查看。

監控中心采用智能安防監控箱作為前端攝像機接入，提供錄像、檢索、系統管理、錄像資料存儲等服務。并實現監控視頻的上墻監看，通過監控客戶端工作站實現系統的管理和實時監控操作。可以瀏覽到所有的前端視頻，可以對所有設備進行操作。
